Hệ thống điện nước âm tường: Danh sách kiểm tra quan trọng trước khi đóng trần

Trong một ngôi nhà, nếu kết cấu bê tông cốt thép là "bộ khung xương" vững chắc, thì hệ thống điện nước (M.E) chính là "mạch máu" nuôi sống toàn bộ công trình. Một thực tế đáng báo động là hơn 70% các sự cố hư hỏng nhà ở sau 3-5 năm sử dụng đều xuất phát từ lỗi thi công điện nước âm tường.

Khi những viên gạch đã được tô trát, lớp sơn đã hoàn thiện và trần thạch cao đã đóng kín, việc khắc phục một đường ống rò rỉ hay một đoạn dây chập cháy đồng nghĩa với việc đục phá tan hoang không gian sống. Chính vì vậy, với tư cách là đơn vị dịch vụ xây nhà trọn gói uy tín, Xây Dựng Minh Duy biên soạn bài viết này như một bộ tài liệu giám sát chi tiết, giúp bạn tự tin nghiệm thu từng mét ống, từng sợi dây trước khi "bút sa gà chết".

1. Tầm quan trọng của việc giám sát thi công điện nước âm tường

Khái niệm thi công điện nước âm tường bao gồm việc lắp đặt các đường ống nước, ống luồn dây điện, hộp đấu nối nằm chìm trong tường gạch, dưới sàn bê tông hoặc đi trên trần (trước khi đóng thạch cao).

Tại sao giai đoạn này lại quan trọng đến mức "sống còn"?

1. Tính thẩm mỹ: Giúp che giấu sự chằng chịt của hệ thống kỹ thuật.

2. An toàn: Bảo vệ hệ thống dây dẫn khỏi tác động vật lý, côn trùng và giảm thiểu nguy cơ giật điện do tiếp xúc trực tiếp.

3. Độ bền: Một hệ thống chuẩn có thể tồn tại 30-50 năm cùng tuổi thọ ngôi nhà. Ngược lại, thi công ẩu sẽ gây thấm dột, chập cháy chỉ sau vài mùa mưa.

2. Bước 1: Duyệt kỹ sơ đồ thiết kế trước khi cắt tường

Đừng bao giờ để thợ làm đến đâu tính đến đó. Một quy trình thi công điện nước âm tường chuyên nghiệp bắt buộc phải khởi đầu từ bản vẽ thiết kế.

Tại sao cần có sơ đồ?

Sơ đồ nguyên lý và sơ đồ mặt bằng giúp bạn hình dung được đường đi của các mạch điện và đường ống nước. Nó giúp tính toán chính xác tải trọng điện năng để chọn tiết diện dây phù hợp, cũng như áp lực nước để chọn kích thước ống.

Checklist kiểm tra sơ đồ:

• Vị trí ổ cắm, công tắc: Đã thuận tiện cho thói quen sinh hoạt chưa? (Ví dụ: Ổ cắm cạnh giường ngủ, ổ cắm bếp cho lò vi sóng, tủ lạnh).

• Phân chia lộ điện: Hệ thống có chia tách riêng biệt các lộ: Chiếu sáng, Ổ cắm, Máy lạnh, Bếp, Máy bơm không? Việc này giúp khi sự cố xảy ra ở đâu, Aptomat (CB) chỉ nhảy ở khu vực đó, không mất điện cả nhà.

• Đường nước cấp/thoát: Sơ đồ có hạn chế tối đa việc đi ống qua dầm, cột (gây yếu kết cấu) hay không?

3. Bước 2: Kiểm soát vật tư đầu vào - Ống và Dây

"Tốt gỗ hơn tốt nước sơn". Vật tư kém chất lượng chôn trong tường giống như quả bom nổ chậm. Trong các gói báo giá xây nhà trọn gói hay báo giá xây nhà phần thô và nhân công hoàn thiện của Xây Dựng Minh Duy, chúng tôi luôn minh bạch chủng loại vật tư ngay từ đầu.

Đối với hệ thống điện

• Dây điện: Bắt buộc sử dụng dây đồng chính hãng (Cadivi, Daphaco...). Tuyệt đối không dùng dây pha tạp hoặc dây nhôm cho công trình dân dụng.

  • Quy tắc chọn tiết diện dây:

    • Dây chiếu sáng: 1.5mm2

    • Dây ổ cắm: 2.5mm2

    • Dây máy lạnh/Bếp từ: 4.0mm2 - 6.0mm2

    • Dây nguồn tổng: 10.0mm2 trở lên (tùy tải).

• Ống luồn dây:

  • Đi sàn: Dùng ống nhựa cứng chịu lực (PVC) để không bị bẹp khi đổ bê tông.

  • Đi trần/tường: Có thể dùng ống ruột gà (ống đàn hồi) nhưng khuyến khích dùng ống cứng ở những vị trí đường thẳng để dễ luồn dây thay thế sau này.

  • Đế âm: Nên dùng loại đế âm chống cháy (Sino, Panasonic).

Đối với hệ thống nước

• Ống cấp nước:

  • Nước lạnh: Ống PVC hoặc PPR.

  • Nước nóng: BẮT BUỘC dùng ống PPR chịu nhiệt (ống màu xanh, có chỉ đỏ/xanh).

  • Thương hiệu khuyên dùng: Bình Minh, Tiền Phong, Vesbo.

• Ống thoát nước: Dùng ống PVC cứng. Lưu ý độ dày của ống phải đạt chuẩn để không bị nứt vỡ dưới áp lực đất nền.

4. Bước 3: Quy trình thi công điện nước âm tường và Checklist giám sát

Đây là phần nội dung quan trọng nhất mà bạn cần lưu lại để đối chiếu trực tiếp tại công trình.

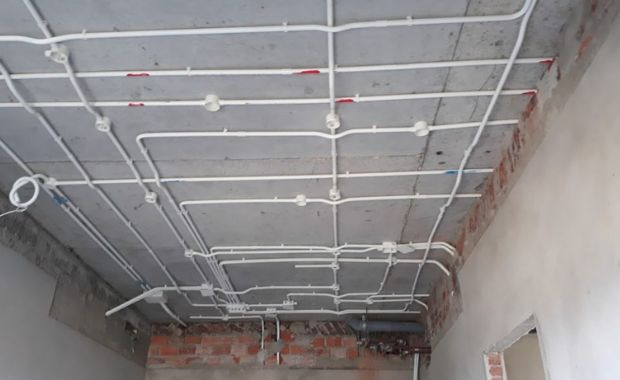

4.1. Giai đoạn đục cắt và lắp đặt ống (Phần thô)

Trước khi tô trát tường, thợ sẽ tiến hành cắt đục rãnh và đi đường ống.

• Kỹ thuật cắt đục:

  • Sử dụng máy cắt rãnh chuyên dụng, không đục thủ công bằng búa quá mạnh gây nứt tường gạch.

  • Đường cắt phải thẳng, sắc nét.

  • Lưu ý quan trọng: Tuyệt đối hạn chế cắt ngang tường quá dài (gây yếu tường), ưu tiên đi ống theo phương thẳng đứng hoặc đi dưới sàn/trên trần.

• Lắp đặt ống điện:

  • Độ sâu chôn ống: Ống phải nằm chìm hẳn dưới bề mặt gạch ít nhất 1-1.5cm để lớp vữa tô đủ dày, tránh nứt tường về sau.

  • Cố định ống bằng kẽm buộc hoặc hồ dầu chắc chắn.

• Lắp đặt ống nước:

  • Hàn nhiệt PPR: Mối hàn phải "chín" đều, không bị rò rỉ, không bị bít lòng ống do hàn quá tay.

  • Độ dốc ống thoát: Tối thiểu 1-2% (cứ 1m ống phải dốc xuống 1-2cm) để đảm bảo thoát nước nhanh, không tắc nghẽn.

4.2. Giai đoạn luồn dây (Sau khi tô trát hoặc trước khi đóng trần)

Nhiều đội thợ làm ẩu thường luồn dây trước khi tô tường. Điều này rủi ro nếu quá trình tô trát làm hỏng vỏ dây. Quy trình chuẩn của Xây Dựng Minh Duy là: Đặt ống cứng -> Tô trát chết ống -> Luồn dây vào sau.

• Quy tắc đi dây:

  • Màu sắc dây: Phải phân biệt rõ ràng (Ví dụ: Đỏ là dây lửa/L, Xanh là dây trung tính/N, Vàng sọc xanh là dây tiếp địa/E).

  • Mối nối: Tuyệt đối KHÔNG nối dây nằm âm trong ống. Mọi mối nối phải thực hiện tại hộp nối (junction box) hoặc đế âm để dễ kiểm tra, sửa chữa.

  • Độ đầy ống: Tiết diện dây dẫn không được chiếm quá 40% tiết diện ống luồn để đảm bảo tản nhiệt và dễ thay thế.

5. Ảnh dấu hiệu lỗi và cách nhận biết

Vì bài viết này là dạng văn bản, tôi sẽ mô tả chi tiết các "dấu hiệu hình ảnh" mà bạn cần cảnh giác khi ra công trình. Nếu thấy những cảnh tượng sau, hãy yêu cầu dừng thi công ngay:

Lỗi 1: "Mạng nhện" không hộp nối

• Dấu hiệu: Các đường ống đi chéo, đi ngang lung tung trên tường thay vì đi vuông góc. Tại các vị trí chia ngả 3, ngả 4 không có hộp chia (box) mà thợ uốn ép ống chồng chéo lên nhau.

• Hậu quả: Khó luồn dây, khoan tường treo tranh dễ trúng ống, khó xác định đường đi của dây khi sửa chữa.

Lỗi 2: Cắt đục dầm cột bê tông

• Dấu hiệu: Thấy thợ dùng máy khoan đục sâu vào dầm ngang hoặc cột bê tông để giấu ống nước thoát (thường là ống to 60-90mm). Lộ cả sắt thép kết cấu.

• Hậu quả: Cực kỳ nguy hiểm, làm suy giảm khả năng chịu lực của ngôi nhà.

• Giải pháp: Phải đi ống nổi che bằng hộp gen kỹ thuật hoặc đi xuyên sàn qua lỗ chờ (sleeve) đã đặt trước.

Lỗi 3: Đi chung điện và nước sát nhau

• Dấu hiệu: Đường ống nước và đường điện đi chung trong một rãnh đục, hoặc ống điện nằm ngay dưới ống nước.

• Hậu quả: Nguy cơ rò rỉ nước làm chập điện, gây cháy nổ.

• Quy chuẩn: Hai hệ thống này nên đi riêng biệt. Nếu bắt buộc đi gần, khoảng cách tối thiểu phải là 20-30cm.

6. Quy trình nghiệm thu "Sống còn": Trước khi đóng trần và cán nền

Đây là "chốt chặn" cuối cùng. Bạn tuyệt đối không cho phép thợ đóng trần thạch cao, lát gạch nền hay tô tường nếu chưa thực hiện các bước sau:

6.1. Test áp lực nước

Đây là bước bắt buộc trong quy trình thi công điện nước âm tường.

• Cách làm: Bịt kín các đầu ống nước cấp. Dùng máy bơm chuyên dụng bơm nước vào hệ thống với áp suất 8-10 bar (kg/cm2).

• Thời gian: Giữ nguyên áp suất này trong 24 giờ.

• Đạt chuẩn: Nếu kim đồng hồ không sụt áp, các mối nối không rỉ nước -> Đạt. Nếu kim tụt, phải tìm chỗ rò rỉ ngay.

6.2. Kiểm tra thông mạch và cách điện

• Dùng đồng hồ vạn năng (VOM) hoặc Megomet để đo điện trở cách điện giữa các dây pha, dây trung tính và dây tiếp địa.

• Đảm bảo không có dây nào bị chập hay rò điện ra vỏ ống/tường ẩm ướt.

6.3. Chụp ảnh lưu hồ sơ

• Trước khi lấp ống, hãy chụp ảnh lại toàn bộ đường đi của hệ thống điện nước trên tường và dưới sàn.

• Dùng thước dây đặt cạnh để chụp làm mốc.

• Những bức ảnh này là vô giá khi sau này bạn muốn khoan tường lắp tranh, lắp kệ bếp mà không lo khoan thủng ống nước.

Thi công điện nước âm tường là một nghệ thuật ẩn giấu, nơi lương tâm nghề nghiệp của người thợ quan trọng hơn vẻ hào nhoáng bên ngoài. Một hệ thống M.E tốt mang lại sự tiện nghi thầm lặng, ngược lại, nó sẽ mang đến phiền toái ồn ào.

Để đảm bảo ngôi nhà của bạn sở hữu một "hệ mạch máu" khỏe mạnh, hãy tuân thủ nghiêm ngặt checklist: Sơ đồ chuẩn - Vật tư (Ống, Dây) chính hãng - Nghiệm thu áp lực nước/thông mạch điện trước khi hoàn thiện.

Tại Xây Dựng Minh Duy, chúng tôi không chỉ xây nhà, chúng tôi xây dựng sự an tâm. Với đội ngũ kỹ sư M.E chuyên nghiệp và quy trình giám sát chặt chẽ, chúng tôi cam kết mọi công trình đều đạt chuẩn kỹ thuật cao nhất trước khi bàn giao.

Đừng ngần ngại liên hệ với chúng tôi để được tư vấn về giải pháp thi công toàn diện cho tổ ấm của bạn.
