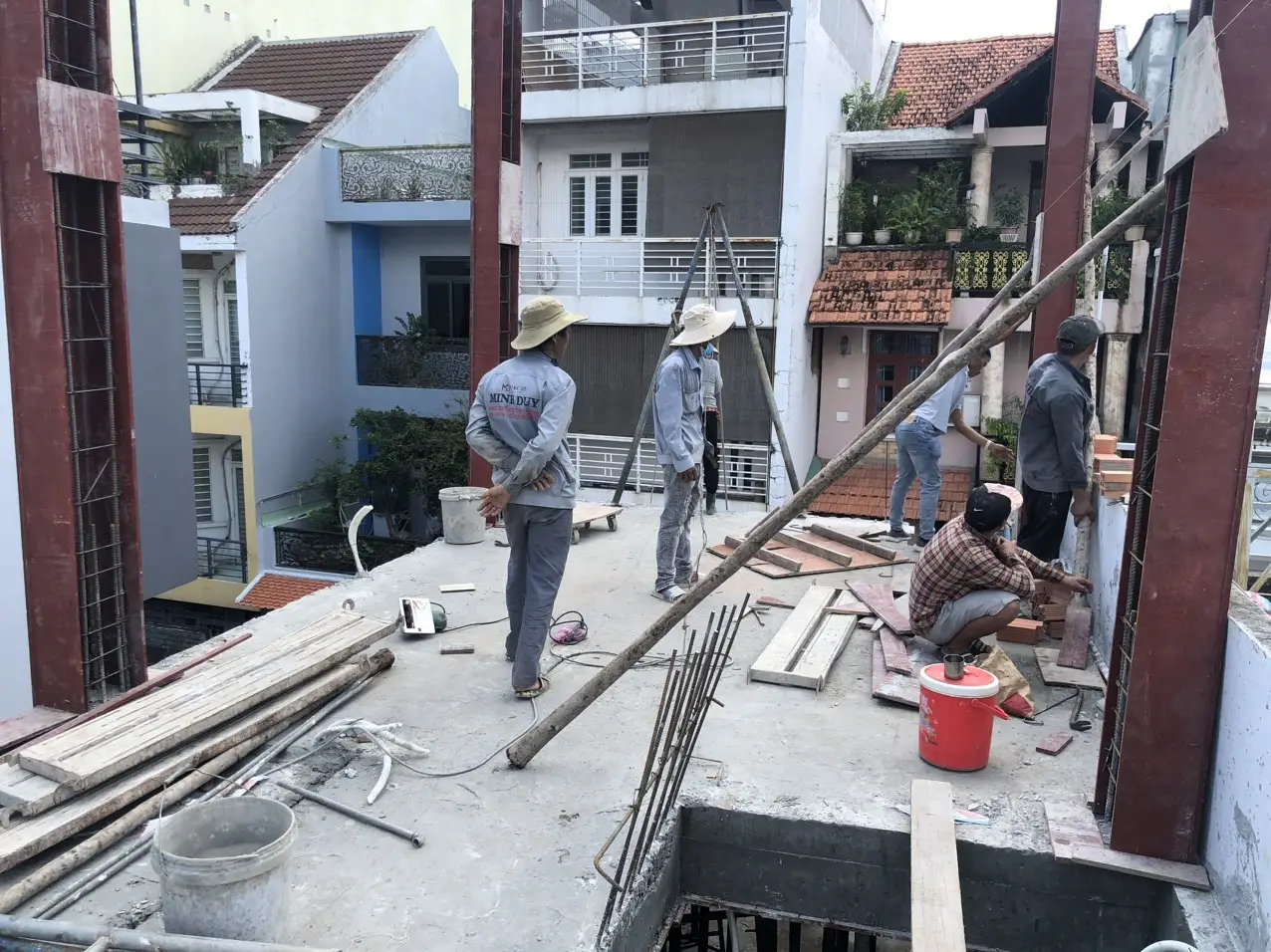

Cốt thép cột, dầm nhà phố: 7 lỗi nhà thầu hay 'tiết kiệm' sai chỗ

Khi giám sát công trình, gia chủ thường dồn sự chú ý vào thép sàn vì diện tích lớn, dễ nhìn thấy. Trong khi đó, cốt thép cột và dầm, bộ khung xương thực sự gánh toàn bộ ngôi nhà, lại ít được kiểm tra nhất. Đây chính là kẽ hở mà một số nhà thầu làm giá rẻ khai thác: Các khoản "tiết kiệm" trên cột dầm khó phát hiện bằng mắt thường, không biểu hiện ngay sau khi xây, và khi biểu hiện thì đã ở mức kết cấu.

Bài viết này của chúng tôi sẽ bóc tách 7 lỗi cắt giảm phổ biến nhất trên cốt thép cột, dầm nhà phố: Từ giãn khoảng cách cốt đai, bẻ móc đai 90 độ thay vì 135 độ, neo thép thiếu chiều dài, đến nối thép sai vị trí và thiếu cây thép chủ. Mỗi lỗi đều kèm cách nhận biết cụ thể để gia chủ tự kiểm tra tại công trình, cùng danh sách (checklist) 5 bước nghiệm thu cốt thép trước khi cho phép ghép cốp pha và đổ bê tông.

Nội dung này được tổng howp từ thực tế thi công và giám sát hơn 500 công trình nhà phố của đội ngũ Xây Dựng Minh Duy, đối chiếu với tiêu chuẩn thiết kế kết cấu bê tông cốt thép hiện hành.

7 lỗi cốt thép cột, dầm nhà thầu hay cắt giảm gồm: Giãn khoảng cách cốt đai tại vùng tới hạn, bẻ móc đai 90 độ thay vì 135 độ, neo thép dầm vào cột không đủ 30D, nối thép tại chân và đầu cột, thiếu cây thép chủ so với bản vẽ, tự ý bẻ thép chờ khi lệch tim cột, và thiếu cục kê làm lớp bê tông bảo vệ không đạt. Điểm chung của cả 7 lỗi là khó nhìn thấy sau khi đổ bê tông, vì vậy thời điểm duy nhất gia chủ có thể kiểm tra là trước khi ghép cốp pha.

1. Vì sao cốt thép cột, dầm ít được chú ý hơn sàn nhưng nguy hiểm hơn?

Trong hệ kết cấu nhà phố, mỗi cấu kiện có một vai trò và một kiểu rủi ro khác nhau. Hiểu sự khác biệt này giúp gia chủ phân bổ sự chú ý đúng chỗ khi giám sát.

Sự khác biệt về rủi ro giữa sàn và cột dầm nằm ở cách lỗi biểu hiện:

• Sàn lỗi biểu hiện sớm và sửa được: Thép sàn thiếu gây nứt chân chim, võng nhẹ sau 1-2 năm. Khó chịu nhưng quan sát được, xử lý được bằng gia cường hoặc chống võng.
• Cột dầm lỗi âm thầm và dồn tích lũy: Cột dầm gánh tải trọng của mọi tầng phía trên. Nhà càng nhiều tầng, hậu quả của một cây cột thiếu thép càng lớn. Khi vết nứt xiên xuất hiện ở đầu dầm hoặc nứt dọc thân cột, vấn đề đã ở mức kết cấu, việc xử lý phải khoan cấy, bọc gia cường với chi phí gấp hàng chục lần giá trị phần thép bị cắt.
• Gia chủ ít kiểm tra nhất: Cột dầm có tiết diện nhỏ, thép nằm dày đặc khó quan sát, và đa số gia chủ không biết tiêu chí nào để soi. Nhà thầu thiếu đạo đức hiểu rõ điều này.

Tóm lại: Sàn là nơi gia chủ hay nhìn, cột dầm là nơi nhà thầu hay cắt. Bảy lỗi dưới đây là những điểm cắt giảm phổ biến nhất, xếp theo mức độ thường gặp từ thực tế giám sát của Minh Duy.

2. 7 lỗi nhà thầu hay "tiết kiệm" sai chỗ trên cốt thép cột, dầm

2.1. Lỗi 1: Giãn khoảng cách cốt đai, bớt đai tại vùng tới hạn

Đây là lỗi phổ biến số một. Cốt đai có nhiệm vụ chịu lực cắt và giữ ổn định thép chủ, nhưng lực cắt không phân bố đều: tại 2 đầu cột (sát mặt sàn và sát đáy dầm) và vùng 1/4 nhịp ở 2 đầu dầm, lực cắt đạt cực đại. Vì vậy bản vẽ kết cấu luôn yêu cầu bó đai dày khoảng a100 (đai cách nhau 100mm) tại các vùng này, phần giữa cấu kiện được giãn ra a150-a200.

Cách cắt giảm thường gặp là rải đai đều a200 suốt chiều dài cấu kiện, bỏ qua vùng bó dày. Nhìn tổng thể khung thép vẫn "có đai đầy đủ", nhưng lượng đai giảm 25-35% và vùng nguy hiểm nhất lại là vùng bị cắt. Hậu quả điển hình là vết nứt xiên 45 độ tại đầu dầm sau vài năm sử dụng, dạng nứt nguy hiểm hơn nhiều so với nứt võng giữa nhịp.

Cách nhận biết: Cầm thước đo khoảng cách đai tại 3 vị trí: sát đầu cấu kiện, cách đầu khoảng 50cm, và chính giữa. Đầu phải dày hơn giữa rõ rệt theo đúng bản vẽ. Đai rải đều tăm tắp từ đầu đến cuối là dấu hiệu đáng ngờ, không phải dấu hiệu làm kỹ.

2.2. Lỗi 2: Móc đai bẻ 90 độ thay vì 135 độ

Hai đầu của mỗi chiếc đai phải được bẻ móc quặp vào lõi bê tông một góc 135 độ. Góc bẻ này giúp móc neo sâu vào vùng bê tông được bó chặt, giữ đai không bung khi cột dầm làm việc dưới tải trọng. Thợ làm ẩu thường chỉ bẻ 90 độ vì nhanh hơn, dễ lồng đai hơn, mỗi chiếc đai tiết kiệm được vài giây.

Móc 90 độ chỉ bám vào lớp bê tông bảo vệ mỏng bên ngoài. Khi cấu kiện chịu nén lớn hoặc rung động, móc dễ bị bung, đai mất tác dụng bó thép chủ, các cây thép chủ có thể bị cong phình ra ngoài, phá vỡ khả năng chịu nén của cột.

Cách nhận biết: Nhìn vào 2 đầu móc của các chiếc đai: móc đạt chuẩn quặp chéo vào tâm cấu kiện (góc nhọn hơn vuông góc), 2 móc của các đai liền kề phải đặt so le nhau chứ không dồn cùng một góc. Móc chỉ gập vuông góc là lỗi 90 độ, yêu cầu bẻ lại ngay, việc này làm được trước khi đổ bê tông.

2.3. Lỗi 3: Neo thép dầm vào cột không đủ 30D

Nút giao dầm-cột là vị trí chịu ứng suất phức tạp nhất trong toàn hệ khung: mô men uốn, lực cắt và lực nén tác động đồng thời. Để lực kéo trong thép dầm truyền được sang cột, thép chủ của dầm phải neo vào cột với chiều dài tối thiểu 30 lần đường kính thanh thép (30D). Thép phi 16 cần neo tối thiểu 480mm, phi 18 cần 540mm, có thể neo thẳng hoặc bẻ vuông xuống trong thân cột.

Neo thiếu chiều dài giúp nhà thầu tiết kiệm vài chục cm thép mỗi thanh, nhưng khi dầm chịu uốn, thanh thép thiếu neo bị trượt khỏi vùng bê tông liên kết, gây nứt cục bộ tại nút dầm-cột. Đây là dạng phá hoại âm thầm, xuất hiện từ từ và rất khó xử lý triệt để vì nằm ngay điểm giao kết cấu.

Cách nhận biết: Trước khi ghép cốp pha dầm, quan sát đầu các thanh thép chủ của dầm tại vị trí gác lên cột: thanh thép phải xuyên sâu vào lồng thép cột hoặc bẻ móc vuông chạy dọc trong thân cột, ước lượng bằng gang tay (1 gang khoảng 20cm, neo 30D của phi 16 cần khoảng 2,5 gang). Thép dầm chỉ "chạm tới mép cột rồi dừng" là thiếu neo chắc chắn.

2.4. Lỗi 4: Nối thép sai vị trí

Mối nối buộc là điểm yếu tự nhiên của cây thép, vì vậy nguyên tắc bất di bất dịch là không đặt mối nối tại vùng chịu lực lớn nhất của cấu kiện:

• Với cột: Chân cột và đầu cột là 2 vị trí mô men lớn nhất, tuyệt đối không nối thép tại đây. Vị trí nối đúng nằm ở khoảng giữa thân cột, thường cách mặt sàn khoảng 1m.
• Với dầm: Thép lớp dưới chịu kéo lớn nhất ở giữa nhịp nên không được nối tại giữa nhịp; thép lớp trên chịu kéo lớn nhất tại gối nên không được nối tại gối và vùng 1/4 nhịp tính từ gối.
• Quy tắc chung: Trên cùng một mặt cắt không nối quá 50% số thanh; các mối nối phải đặt so le, tâm 2 mối nối gần nhau cách tối thiểu bằng một chiều dài mối nối; chiều dài nối chồng thường lấy 30D cho vùng chịu nén và 40D cho vùng chịu kéo.

Lỗi này thường không do cố ý ăn bớt mà do thợ cắt thép theo hướng "tiện cây nào nối cây đó" để đỡ hao thép vụn. Kết quả là các mối nối dồn cục tại cùng một mặt cắt hoặc rơi đúng vùng nguy hiểm, tạo mặt cắt yếu cho cấu kiện.

Cách nhận biết: Quan sát vị trí các đoạn thép chồng đôi (dễ nhận ra vì 2 thanh buộc song song): trên cột, mối nối phải nằm khoảng giữa thân, không sát sàn không sát dầm; trên dầm, các mối nối lớp dưới phải nằm gần gối, mối nối lớp trên nằm gần giữa nhịp; các mối nối không được thẳng hàng nhau.

2.5. Lỗi 5: Thiếu cây thép chủ so với bản vẽ

Cột nhà phố thông dụng được thiết kế 4-8 cây thép chủ tùy tiết diện và số tầng. Cách cắt giảm thô nhưng vẫn xảy ra ở các đơn vị làm giá rẻ không có giám sát: bản vẽ ghi 6 cây phi 18 nhưng thi công đặt 4 cây, hoặc giữ đủ số cây nhưng hạ phi từ 18 xuống 16. Với dầm, thép tăng cường tại gối và giữa nhịp (các đoạn thép ngắn bổ sung theo bản vẽ) là phần hay bị bỏ nhất vì gia chủ hầu như không biết đến sự tồn tại của chúng.

Cách nhận biết: Đây là lỗi dễ tự kiểm tra nhất: mở bản vẽ kết cấu, tìm mặt cắt cột (ghi dạng "6Ø18" nghĩa là 6 cây phi 18), rồi ra công trình đếm trực tiếp số cây thép tại thép chờ chân cột trước khi ghép cốp pha. Phi thép đọc trên vạch nổi dập trên thân thép gân. Với dầm, đối chiếu số thanh lớp trên và lớp dưới tại mặt cắt gối và giữa nhịp với bản vẽ.

2.6. Lỗi 6: Tự ý bẻ thép chờ cột khi lệch tim

Khi trắc đạc không kỹ, thép chờ cột từ tầng dưới có thể lệch khỏi tim cột thiết kế của tầng trên vài cm. Cách xử lý đúng là báo kỹ sư đánh giá: lệch nhỏ trong giới hạn cho phép thì hiệu chỉnh dần theo phương đứng, lệch lớn phải khoan cấy thép mới bằng hóa chất chuyên dụng. Cách xử lý sai nhưng rất phổ biến là thợ tự ý bẻ nguội thanh thép cho "né" vào đúng vị trí rồi lấp luôn vào cột mới.

Thanh thép chịu nén tốt nhất khi thẳng trục. Bẻ gập tạo điểm gãy khúc ngay chân cột, vị trí chịu mô men lớn nhất, làm tiết diện chịu lực suy giảm và toàn hệ cột không còn truyền lực thẳng trục xuống móng. Lỗi này đặc biệt nguy hiểm vì nằm ở chân cột, nơi bị đổ bê tông che lấp sớm nhất.

Cách nhận biết: Kiểm tra thép chờ chân cột ngay sau khi đổ sàn xong và trước khi buộc lồng thép cột mới: mọi thanh thép chờ phải thẳng đứng, không thanh nào bị bẻ nghiêng gập khúc. Thấy thanh thép cong bất thường ở chân, yêu cầu dừng và mời kỹ sư xử lý, không chấp nhận giải thích "bẻ nhẹ không sao".

2.7. Lỗi 7: Thiếu cục kê, lớp bảo vệ không đạt và thép chờ không vệ sinh

Lớp bê tông bảo vệ cốt thép cột, dầm cần đạt 20-25mm để chống ăn mòn và đảm bảo lực bám dính. Muốn vậy, lồng thép phải được định vị bằng cục kê bê tông chuyên dụng gắn đều quanh chu vi. Bỏ cục kê hoặc kê bằng đá vụn khiến lồng thép áp sát cốp pha, sau khi tháo khuôn có thể nhìn thấy vệt thép hằn ra bề mặt, thép bị ẩm ăn mòn dần từ ngoài vào.

Một lỗi đi kèm là không vệ sinh thép chờ: thép chờ chân cột sau khi đổ sàn thường bám vữa bê tông khô. Không gõ sạch lớp vữa này trước khi nối thép mới, lực bám dính giữa thép và bê tông tại mối nối giảm đáng kể. Việc vệ sinh chỉ mất vài phút mỗi cột nhưng hay bị bỏ qua khi thi công chạy tiến độ.

Cách nhận biết: Trước khi đổ, nhìn khe hở giữa lồng thép và cốp pha phải đều khoảng 2-2,5cm quanh chu vi, có cục kê xuất hiện đều đặn. Thép chờ phải sạch, ánh màu thép, không bám cục vữa khô hay rỉ sét dày.

Tóm lại mục 2: 7 lỗi trên có điểm chung là tiết kiệm cho nhà thầu vài trăm nghìn đến vài triệu đồng mỗi cấu kiện, nhưng đẩy rủi ro kết cấu trị giá hàng trăm triệu về phía gia chủ. Tất cả đều kiểm tra được bằng mắt và thước dây nếu biết nhìn đúng chỗ, đúng thời điểm.

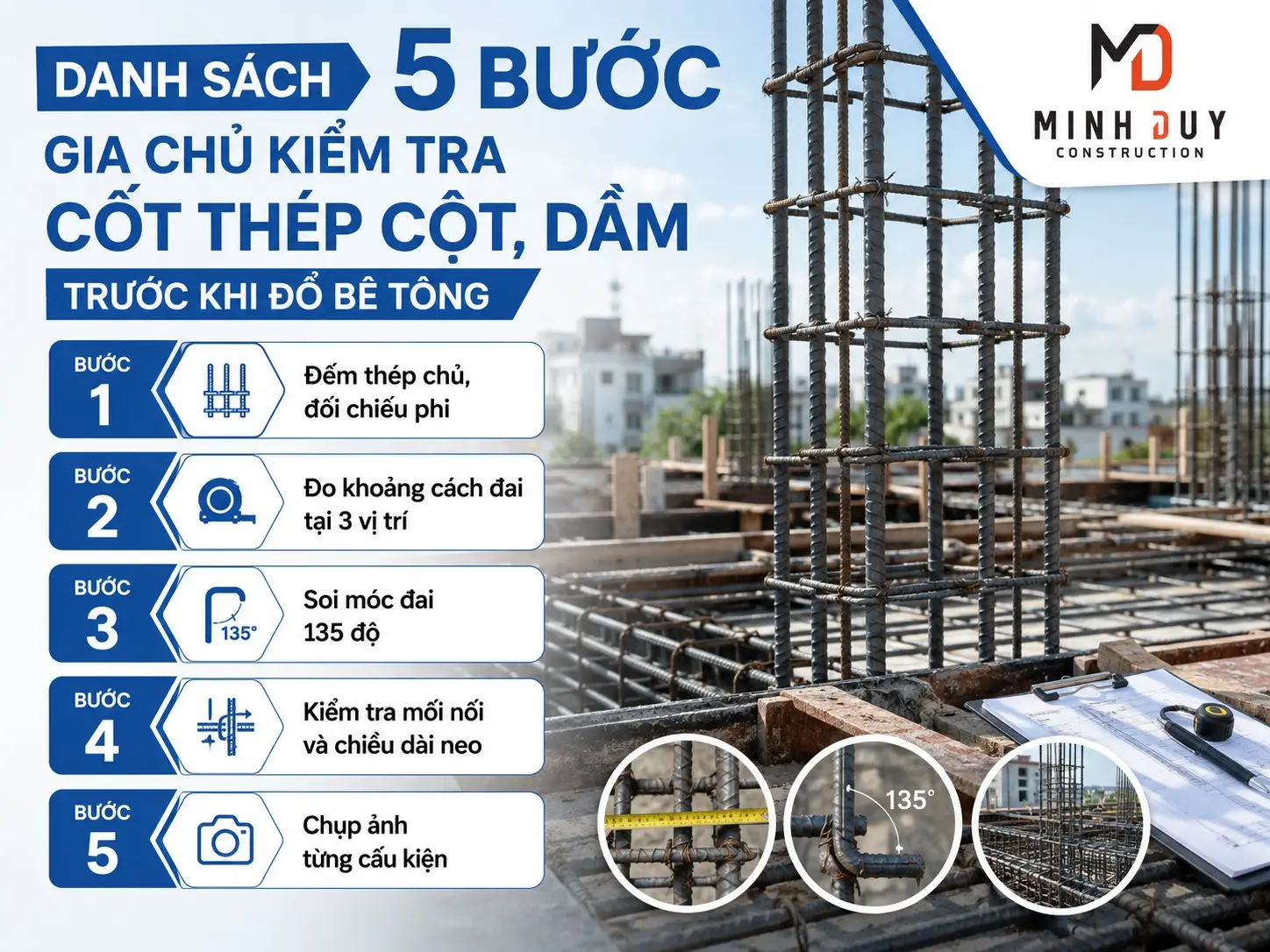

3. Danh sách 5 bước gia chủ kiểm tra cốt thép cột, dầm trước khi đổ bê tông

Thời điểm kiểm tra: với cột là sau khi buộc xong lồng thép, trước khi ghép cốp pha; với dầm là sau khi đan thép xong, trước khi đổ bê tông. Dụng cụ chỉ cần bản vẽ kết cấu, thước dây và điện thoại:

• Bước 1: Đếm thép chủ, đối chiếu phi: Đếm số cây thép chủ của từng cột và số thanh lớp trên, lớp dưới của từng dầm, so với mặt cắt trên bản vẽ. Đọc vạch nổi trên thân thép gân để xác nhận đúng phi.
• Bước 2: Đo khoảng cách đai tại 3 vị trí: Sát đầu cấu kiện, cách đầu 50cm và chính giữa. Vùng đầu phải bó dày khoảng a100 theo bản vẽ, giữa được a150-a200. Đai rải đều suốt chiều dài là dấu hiệu cần chất vấn.
• Bước 3: Soi móc đai 135 độ: Kiểm tra ngẫu nhiên các chiếc đai: móc phải quặp chéo vào lõi, các móc đặt so le giữa các đai liền kề. Móc gập vuông 90 độ yêu cầu bẻ lại.
• Bước 4: Kiểm tra mối nối và chiều dài neo: Mối nối cột nằm giữa thân cột, mối nối dầm tránh giữa nhịp (lớp dưới) và tránh gối (lớp trên), không quá 50% số thanh nối cùng mặt cắt. Thép dầm neo sâu vào cột, ước lượng tối thiểu 2,5 gang tay với thép phi 16.
• Bước 5: Chụp ảnh từng cấu kiện: Chụp tổng thể và cận cảnh từng cột, từng dầm kèm ngày giờ trước khi ghép cốp pha. Bộ ảnh là hồ sơ nghiệm thu cốt thép của gia chủ, tương tự cách kiểm tra thép sàn nhà phố cần phi mấy đã hướng dẫn trong bài cùng chuyên mục kết cấu.

"Trong 10 năm giám sát hơn 500 công trình, tôi rút ra một quy luật: thứ bị cắt đầu tiên trên cột dầm luôn là cốt đai, vì gia chủ chỉ nhìn thép chủ to hay nhỏ chứ không ai đếm đai và đo khoảng cách đai. Tôi từng khảo sát một căn nhà 3 tầng bị nứt xiên cả hai đầu dầm phòng khách sau 4 năm, đục ra thì đai đầu dầm rải a200 đều tăm tắp trong khi bản vẽ ghi a100. Chi phí gia cường bọc dầm khi đó gấp khoảng 30 lần giá trị số đai bị cắt. Vì vậy tại Minh Duy, biên bản nghiệm thu cốt thép trước mỗi lần đổ bê tông đều có mục riêng cho khoảng cách đai vùng tới hạn và góc bẻ móc, mời gia chủ trực tiếp chứng kiến và ký xác nhận."

— Mr. Minh, Giám đốc Công ty Xây Dựng Minh Duy

Toàn bộ yêu cầu kỹ thuật về neo, nối và bố trí cốt thép được quy định trong TCVN 5574:2018 về thiết kế kết cấu bê tông và bê tông cốt thép. Gia chủ không cần đọc hết tiêu chuẩn, chỉ cần yêu cầu nhà thầu ghi rõ quy cách thép từng cấu kiện vào phụ lục hợp đồng và nghiệm thu theo danh sách (checklist) trên.

Tóm lại: 5 bước kiểm tra mất khoảng 30 phút cho mỗi tầng và bao phủ được cả 7 lỗi ở mục 2. Nguyên tắc chung: kiểm tra trước khi ghép cốp pha, chụp ảnh làm hồ sơ, và không ngại chất vấn khi thấy khác bản vẽ, vì sau khi đổ bê tông thì không còn cơ hội sửa.

4. Câu hỏi thường gặp về cốt thép cột, dầm nhà phố

4.1. Cột nhà phố thường dùng mấy cây thép, phi bao nhiêu?

Cột nhà phố 2-4 tầng với tiết diện thông dụng 200x200mm đến 220x300mm thường dùng 4-6 cây thép chủ phi 16-18, cột chịu tải lớn hoặc nhà 4-5 tầng có thể lên 8 cây phi 18-20. Số cây và phi cụ thể do kỹ sư kết cấu tính theo tải trọng từng vị trí cột, được ghi rõ trong mặt cắt trên bản vẽ kết cấu. Gia chủ đếm trực tiếp tại thép chờ để đối chiếu.

4.2. Khoảng cách cốt đai cột bao nhiêu là chuẩn?

Nguyên tắc chung cho cột nhà phố: vùng 2 đầu cột (mỗi đầu khoảng 1/4 chiều cao cột hoặc tối thiểu 450mm) bó đai dày khoảng a100, vùng giữa cột được giãn a150-a200, và tại vị trí nối thép chủ phải bó dày như vùng đầu. Chiếc đai đầu tiên đặt cách mặt sàn khoảng 5cm. Con số chính xác theo bản vẽ từng công trình, nhưng mọi bản vẽ đều tuân theo nguyên tắc đầu dày giữa thưa này.

4.3. Dầm chuyển là gì, khi nào nhà phố cần dùng?

Dầm chuyển là dầm có tiết diện lớn được thiết kế để "gánh" một cây cột không chạy thẳng xuống móng, thường gặp khi nhà phố cần không gian trệt thoáng rộng (bỏ cột giữa để làm phòng khách lớn hoặc gara) trong khi tầng trên vẫn cần cột chia phòng. Dầm chuyển chịu tải tập trung rất lớn nên yêu cầu thép chủ, thép đai và neo nối nghiêm ngặt hơn dầm thường nhiều lần. Nhà có dầm chuyển bắt buộc phải do kỹ sư kết cấu tính toán, không áp quy cách dầm thông thường.

4.4. Tăng thép to hơn bản vẽ có tốt hơn không?

Không hẳn. Kết cấu bê tông cốt thép làm việc theo nguyên lý cân bằng giữa bê tông và thép: nhồi thép quá dày vào tiết diện cột dầm nhỏ làm bê tông khó lọt qua khe thép khi đổ, gây rỗ bên trong, giảm lực bám dính, kết quả có thể yếu hơn phương án đúng thiết kế. Nếu muốn dự phòng cho kế hoạch nâng tầng tương lai, cách đúng là báo kỹ sư tính lại tiết diện và cấu hình thép ngay từ đầu, không phải tự ý tăng phi.
